Descrizione

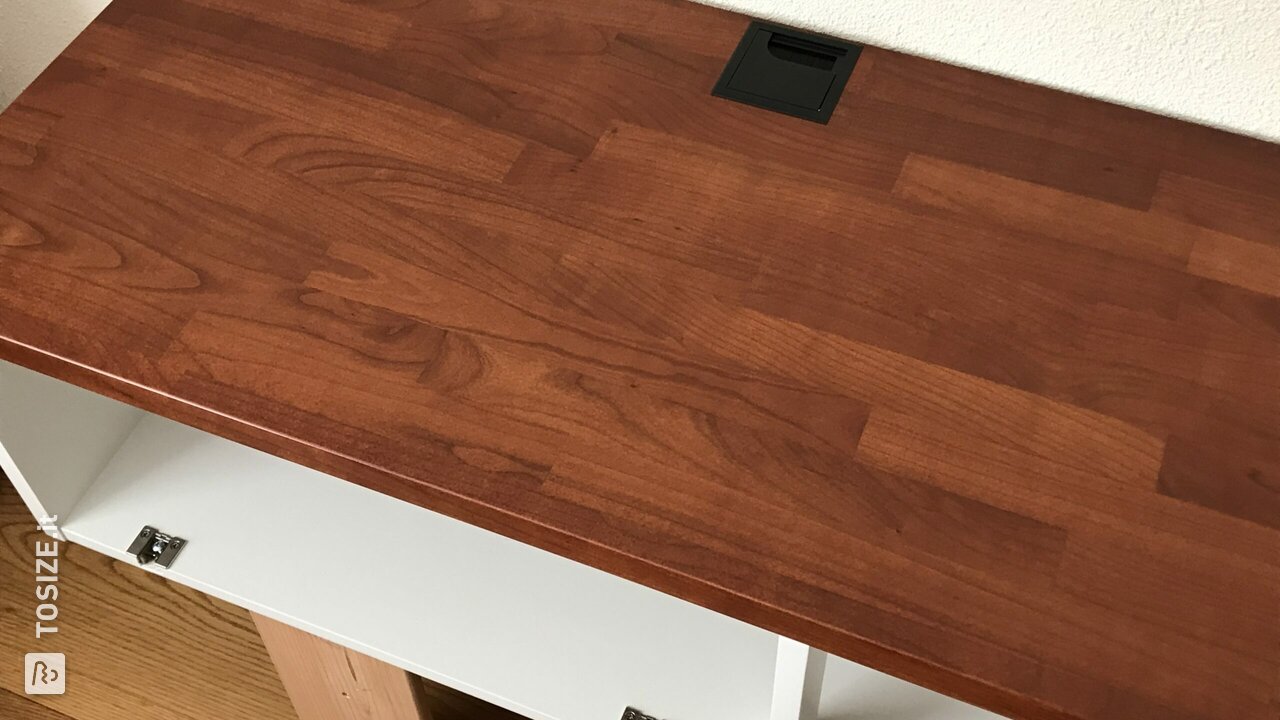

Mobile TV realizzato in multistrato di okoumé con un pannello di mobili in ciliegio come piastra superiore e sospeso con un sistema di sospensione standard del mobile. Il cabinet ha illuminazione integrata, ventilatori e varie aperture per i cavi. Le porte si abbattono orizzontalmente con ammortizzatori a gas.

Mobile porta tv personalizzato

Il cabinet è stato pensato e disegnato in Sketchup. Le dimensioni esterne sono scelte in modo tale che tutte le apparecchiature si inseriscano nell'armadio. Le proporzioni si basano su altri mobili TV. Per questo, tutti i componenti, come il ricevitore TV, l'amplificatore, ecc., Sono modellati come blocchi. Con una vista esplosa manuale, è stato creato un elenco di parti. La dimensione di tutte le parti viene misurata in Sketchup, tenendo conto dello spazio necessario tra, ad esempio, le porte e l'armadio. Le dimensioni sono state copiate in un foglio di calcolo da utilizzare come ausilio al momento dell'ordine. Il mobile è assemblato con viti a testa svasata e colla per legno. Le cavità per il sistema di sospensione dell'armadio, le cerniere e i ventilatori sono forate e fresate. Le viti in vista sono state di mastice. Quindi l'armadio è stato dipinto. Il ripiano superiore è macchiato e laccato.
